ENERGIBESPARING & ÖKAD KOMFORT

INJUSTERING AV VÄRME & KYLSYSTEM

Hydronisk Balansering

Så här upptäcker du system i obalans



  • Det tar lång tid innan samtliga rum når rätt temperatur vid uppstart efter natt eller helgsänkning.
  • Energiförbrukningen blir onormalt hög.
  • Hyresgäster klagar på att det är för varmt eller kallt.

Riktvärden för energibesparing

Beroende på systemets status kan energianvändningen minskas med 10 – 30 %

  • Värmesystem: 10 – 15 %
  • Kylsystem:       15 – 20 %

  • En grad över 20 C ökar värmekostnaden med 5 – 8 %
  • En grad under 23 C ökar kylkostnaden med 15 – 20 %

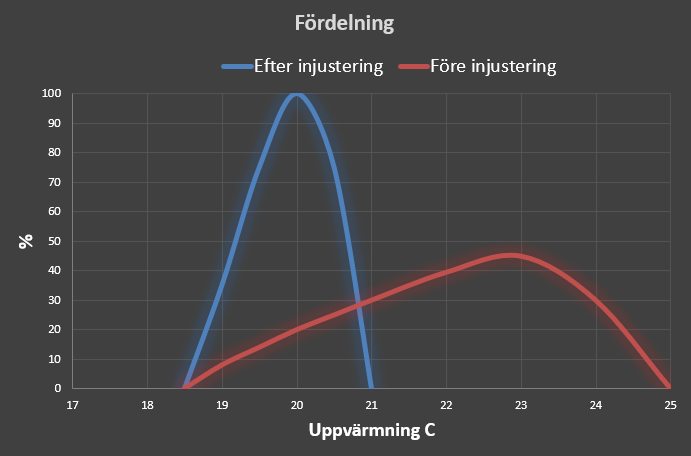

Ökad komfort & minskad energianvändning

  • Reglersystemen kräver att värme- och kylsystemet är korrekt inställt.
  • I balanserade system kan anläggningen fungera optimalt och leverera rätt effekt till varje rum



Fördelar med Hydronisk Balansering

  • Klara besked om anläggningens kondition vid idrifttagningen
  • Driftsättningstiden förkortas

  • Överdimensionering undviks
  • Ökad komfort & minskad energi förbrukning

  • Rätt flöde I värme och kyl system.







Energisparprojekt

I februari 2008 startade SABO ett initiativ med fokus på att minska energiförbrukningen med 20% under perioden 2008 – 2016. Cirka 105 av SABO-företagen har deltagit i detta initiativ. Vid revisionen 2011 hade dessa medlemsföretag minskat sin energiförbrukning med ett genomsnittligt värde på 8, 3%, från 156 kWh / kvm, år till 143 kWh / kvm, år.

För hela perioden 2008 – 2016 så reducerade de 105 fastighetsbolagen med cirka 400 000 lägenheter förbrukningen från 153 kWh per kvm & år till 127 kWh per kvm & år, cirka 17 %.











Det ledande företaget hade lyckats minska sin förbrukning med 20, 7%, från 155 kWh / kvm, år till 123 kWh / kvm, år. Vid revisionen 2012 hade minskningen förbättrats till 24%, långt före det planerade målet 20% -år 2016.

Den unika faktorn i hos detta företag var hydronisk balansering/injustering, den tekniska chefen anlitade en energikonsult som utbildade den interna personalen i balanseringsprocedurer, vilket tar en till två dagar. Balanseringen gjordes sedan av intern teknisk personal och de fokuserade på vissa hyresbyggnader med dålig energistatus. När injusteringen av byggnaden var genomförd sänktes byggnadens medeltemperatur med cirka 2 grader, en grad över 20 ° C ökade energikostnaderna med 5 – 8%. Det är absolut nödvändigt att balansera systemet, att få rätt energimängd fördelat över värmesystemet så att alla delar av byggnaden påverkas.





Energisparprojekt

För hela perioden 2008 – 2016 så reducerade de 105 fastighetsbolagen med cirka 400 000 lägenheter förbrukningen från 153 kWh per kvm & år till 127 kWh per kvm & år, cirka 17 %.

  • Sammanlagt under de nio åren sparades 4,7 TWh energi.
  • Slutresultatet blev en besparing om 0,84 TWh per år, (839 GWh per år) dvs. över 800 miljoner kronor per år.
  • Totalt fram till idag cirka 8,1 TWh, vilket motsvarar en besparing om cirka 8 miljarder kronor.



Energideklarationslistan över föreslagna sparandeåtgärder innehåller många praktiska och lättförståeliga åtgärder, isolering, belysning, tvättstugor etc. Balansering kräver en viss kunskap hos teknisk personal och viktigast, kunskap på ledningsnivå om det ekonomiska resultatet som överträffar de flesta andra energieffektivitetsåtgärder.

Bolagen har listat sina mest lönsamma åtgärder;

  • Injustering av värme och ventilation system, och sänka medeltemperaturen över fastigheten
  • Installera värmepumpar
  • Justera drifttider och styrning av fläktar
  • Återvinning av ventilationsvärme
  • Tilläggsisolering, väggar, vind & tak
  • El effektivisering, belysning, tvättstugor mm





Fastighetsbestånd

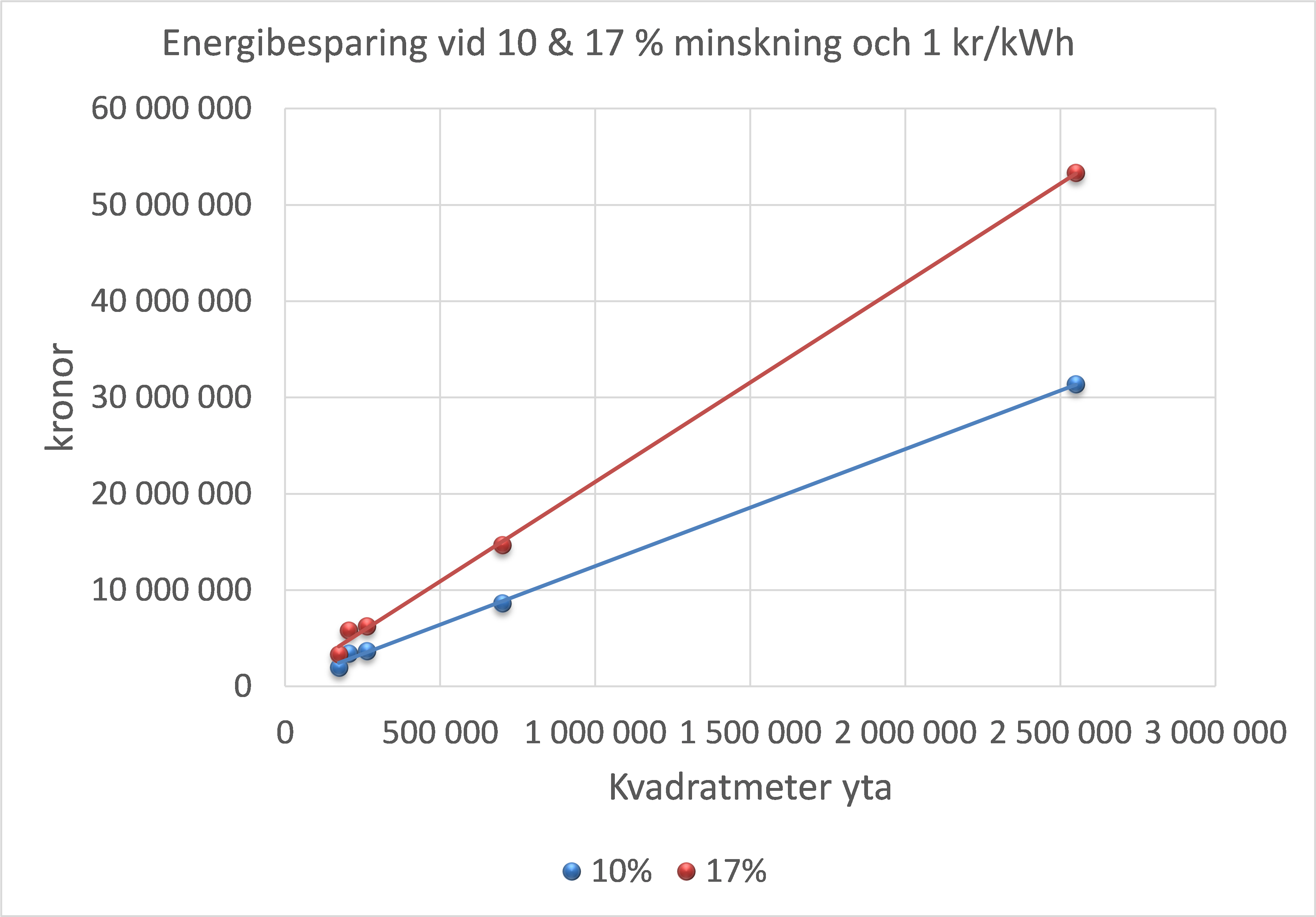

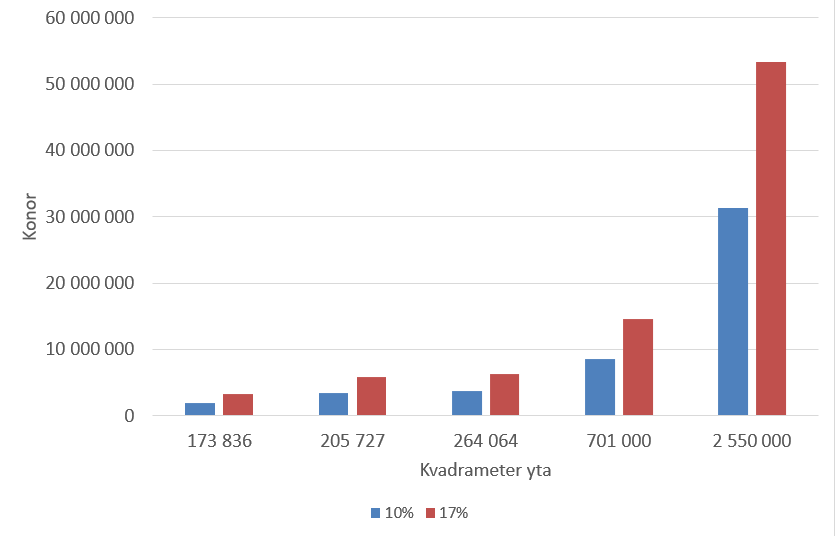

Energibesparingen hos ett fastighetsbestånd beror på en rad förutsättningar t ex rådande status (kWh/kvm, år), priset på energi och reduktionens omfattning. Diagrammet ger en approximativ bild av vad som kan åstadkommas i form av årlig besparing.



Fastighetsbestånd med 250 000 kvm – Årlig bespraring 3,5 – 6 miljoner kronor

Fastighetsbestånd med 700 000 kvm – Årlig besparing 8 – 15 miljoner kronor

Fastighetsbestånd med 2 550 000 kvm – Årlig besparing 30 – 50 miljoner kronor





Hos fastighetsbestånd med byggnader, väsentligen bostäder, från miljonprogrammet, 1960–70 tal där energistatusen är undermålig, finns stora besparingar och vinster att hämta.

Fastighetsbolag med huvudsakligen kommersiella lokaler med jämförelsevis bättre energistatus har visat att betydande besparingar och vinster kan åstadkommas även här. Väldigt mycket beror på ett professionellt och metodbaserat utförande av injusteringen.

Alla nya infrastrukturer, byggnader etc. injusteras, och detta gäller globalt. Resultatet varierar beroende på geografiskt område, vem som gör balanseringen mm.

Värme och kylsystem förändras över tid, delsystem läggs till, renoveringar genomförs, manipulering av systemet mm. Det finns många anledningar till att systemstatusen ändras över tid, systemkontroller med regelbundna intervall är därför en god praxis.

Utan solpaneler. För de som vill använda andra paneler.



Injusteringsutrustning

Injusteringsprodukter är energibesparande och ökar komforten i fastigheter och verifikatet från injusteringsutrustningen är en certifierad dokumentation av värme respektive kylsystemet i fastigheten.

För att möta EU-direktivens energieffektivitetsmål, förbättra lönsamheten för fastighetsägarna krävs en modern balanseringsutrustningen och kunskapsbas.







  • Globalt standardiserad hårdvara (mätutrustning) med ett öppet kommunikationsprotokoll.
  • Noggrann mätteknik med hög upplösning.
  • Användarvänligt och lättförståeligt injusterings-Appar och program, som distribuerat via Internet och App marknader som Google Play.
  • Systemanpassade Appar och program, grundversioner för system med relativt få ventiler, professionella versioner för balansering av storskaliga byggnader.
  • Utökat applikationsområde med Effekt- och Energi mätning.
  • Video instruktioner och handledning om balanseringsmetoder, olika flödessystem och utrustning.





Balanserings Metoder

Alla stora system innehåller en viss grad av komplexitet, när flödet justeras i en balanseringsventil, kommer tryckfallet att förändras i ventiler och rör, vilket påverkar differenstrycket över balanseringsventilerna på andra ställen i systemet. När flödet justeras på en ventil i en gren, kommer flödet i andra ventiler som redan har justerats också att förändras.

Det finns behov av en robust metod, ett arbetsschema.

 Statiska ventiler – Hydronisk Balansering av system

Dynamiska ventiler – Hydronisk Balansering av ventiler



Direkt metod

En metod för att verifiera att stigarna innehåller korrekt flöde, en metod som används i enklare typer av värmefördelningssystem. Installatören försöker hitta rätt inställning för varje ventil. Denna metod kan fungera på väldigt små system med ett par ventiler, det fungerar inte i stora installationer.

För-inställnings metod

Installatören ställer in ventilernas flöde utifrån beräknad förinställning från ingenjörerna. Några testmätningar och justeringar genomförs. Systemets hydrauliska beteende avviker alltid från beräknade värden. Följaktligen kommer denna metod inte att ge ett optimalt resultat.



Proportionell metod

Alla korrekta arbetsmetoder för att balansera ett system är baserade på en Proportionell Metod. Alla terminalenheter, grenar och stigare balanseras till samma andel eller förhållande av det beräknade flödet. När det totala flödet justeras vid pumpen, kommer alla enheter att ha rätt flöde.



Balansering genom förinställningsmetod

Beräknade Designflödesvärden finns tillgängliga från ritningen och byggdokumentationen.

Kontrollera systemet enligt förberedelseplanen.

Tumregel Den minst favoriserade ventilen, normalt ventilen längst bort från pumpen, får inte justeras med en DP som är mindre än 3 kPa.

De beräknade förinställda värdena kan aldrig vara exakt korrekta. Använd ett viss mått av sunt förnuft och av grundläggande kunskaper.



Balansering med Proportionell Metod
